[1강] PLC 입출력 영역 P와 내부메모리

이번 강의에 배울 것은 레더도를 작성하기 전에 간단하게 기초개념 짚고 넘어갈려고 합니다.





입출력 P

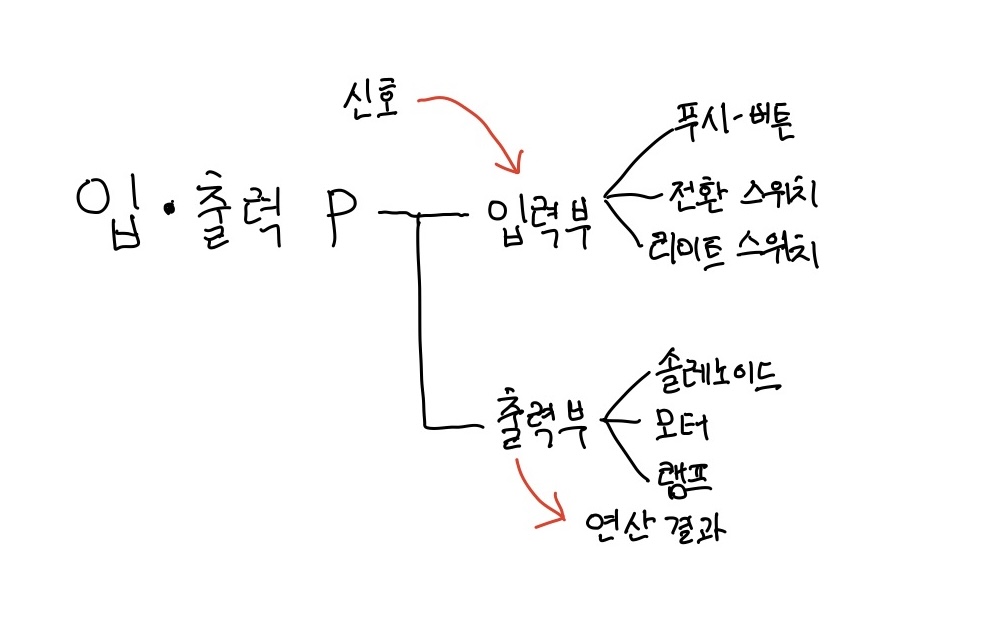

입출력 P는 연결 된 기기와 대응하는 영역으로, 입력기기로 사용되는 푸시-버튼, 전환 스위치, 리미트 스위치 등의 신호를 받아들이는 입력부와 출력기기로 사용되는 솔레노이드. 모터, 램프 등에 연산결과를 전달하는 출력부로 이루어진 영역입니다.



입출력 P의 입력부와 출력부에 대한 설명





입력부 P에 대해서는 PLC 내부의 메모리에 입력상태가 보존되기에 a, b 접점 사용이 가능하고

출력부 P도 a, b 출력 모두 가능합니다.

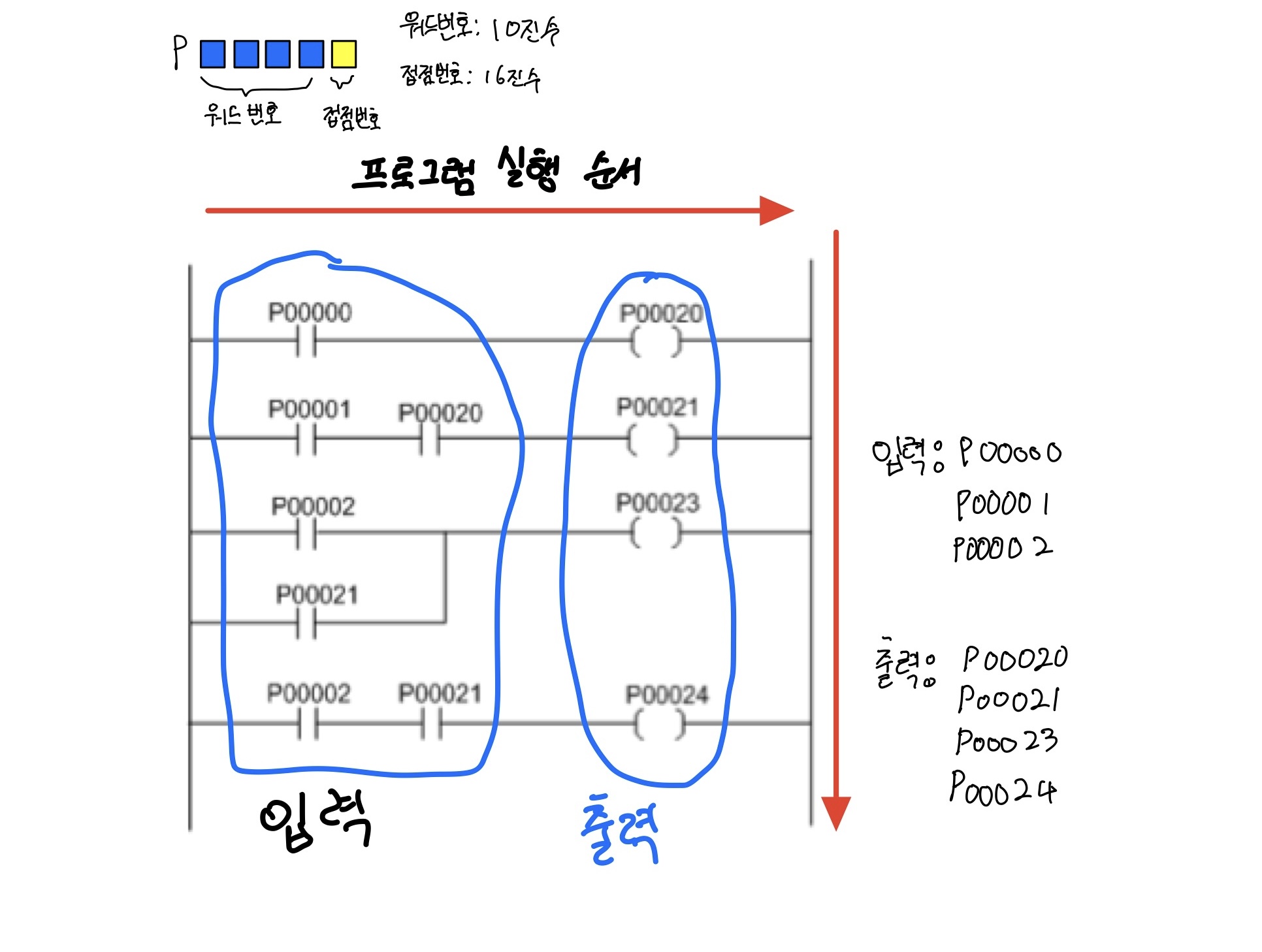

 입출력 접점 P의 표현 방식은 위 사진과 같고, 프로그램 실행 순서는 왼쪽 -> 오른쪽 , 위에서 아래로 진행됩니다.

여기서 P00021를 보면 출력이면서도 입력으로 쓰이는걸 볼 수 있어요.





내부 메모리 할당

PLC 외부 입출력에 관계되지 않는, P 영역을 제외한 모든 메모리 영역을 내부메모리 라고 정의합니다.

기동 시 내부에서만 연산이 이루어지는 메모리를 말합니다.



내부 메모리 종류

(1) 보조 릴레이 M : PLC 내부 릴레이로서 외부로 직접 출력은 불가능하지만,  입출력 릴레이와 연결하면 외부 출력도 가능하다.



(2)정전유지 릴레이 K(불휘발성 영역) :

보조 릴레이와 사용 용도는 동일하나 PLC정전 시 정전 이전의 Data를 보전하여 정전 복구시 Data가 복원됩니다.



(3) 특수 릴레이 F : PLC의 내부 시스템 상태, 펄스 등을 제공하는 내부 접점으로 PLC의 이상 체크 및 특수한 기능을 제공합니다.



(4) Data Register D : 수치 연산을 위해 내부 데이터를 저장하는 영역으로, 16bit 혹은 32bit단위로 데이터의 쓰고 읽기가 가능합니다.



(5) 타이머 T : 시간을 제어하는 용도이며, 타이머 일치 접점과 설정시간 경과된 시간을 저장



(6) 카운터 C : 수를 세는 용도로 사용되며 카운터 일치 접점과 설정값 현재값을 저장하는 별도의 영역으로 구성됩니다.
